機械各項機能及規格： |
單位: MM |
|
項 目 |
PBM-5KA |

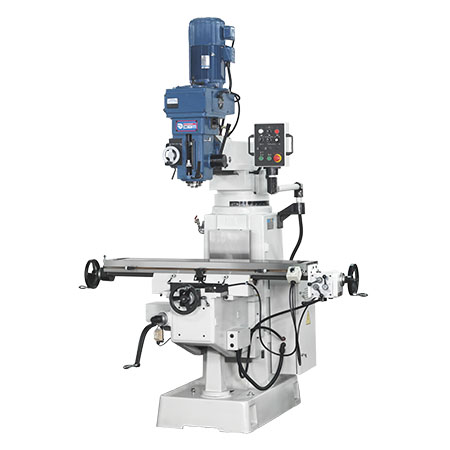

PBM-5EVKA |
|||
|
工作台 |
尺寸 (長x寬) |
1370x254 |
|||
|
T型槽 (寬x數x距) |
16x3x63 |
||||
|
最大載重能力 (KGS) |
350 |
||||
|
行程 |
左右x前後x上下-手動 |
900x400x450 |
|||
|
左右x前後x上下-自動 |
820x400x450 |
||||
|
進給速度 |
上下快移 / 每分 |
(50 HZ) |
360 430 |
||
|
(60 HZ) |
|||||
|
立主軸 |
主軸錐度 |
NT 40 |
|||
|
段速 |
16 |
變頻 |
|||
|
轉速RPM |
(50 HZ) |
62-3000 70-3600 |
60-3600 |
||
|
(60 HZ) |
|||||
|
傾斜角度(左右) |
45o |
||||
|
通心軸行程 |
140 |
||||
|
通心軸進給速度(每圈) |
0.035 / 0.07 / 0.14 |
||||
|
主軸端面至工作台面距離 |
150-600 |
||||
|
主軸中心至機身面距離 |
130-550 |
||||
|
伸出臂行程 |
420 |
||||
|
伸出臂水平旋轉角度 |
360o |
||||
|
電動機 |
立主軸用 |
5HP |
5HP |
||
|
工作台快移用(上下) |
1/2 HP |
||||
|
切削液用 |
1/8 HP |
||||
|
機械尺寸 |
尺寸 (長x寬x高) |
1900x1500x2400 |
|||
|
淨重 (約) (KGS) |
1600 |
1700 |
|||
|
＊本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利。 |
|||||
|
標準附件 |
特殊裝置 |
|
1.工具及工具箱 |
1. X, Y軸自動進刀機 |
|
2. X, Y軸耐磨片 |
2.氣動鎖刀裝置 |
|
3. X, Y軸滾珠螺桿 |
3.光學尺 |
|
4.滑道面自動潤滑泵浦 |
4.工作燈 |
|
5.立銑頭自動潤滑系統 |
5.簡易攻牙裝置 |
|
6.床台上下馬達 |
6.工作台護罩 |
|
7.冷卻系統 |
|
