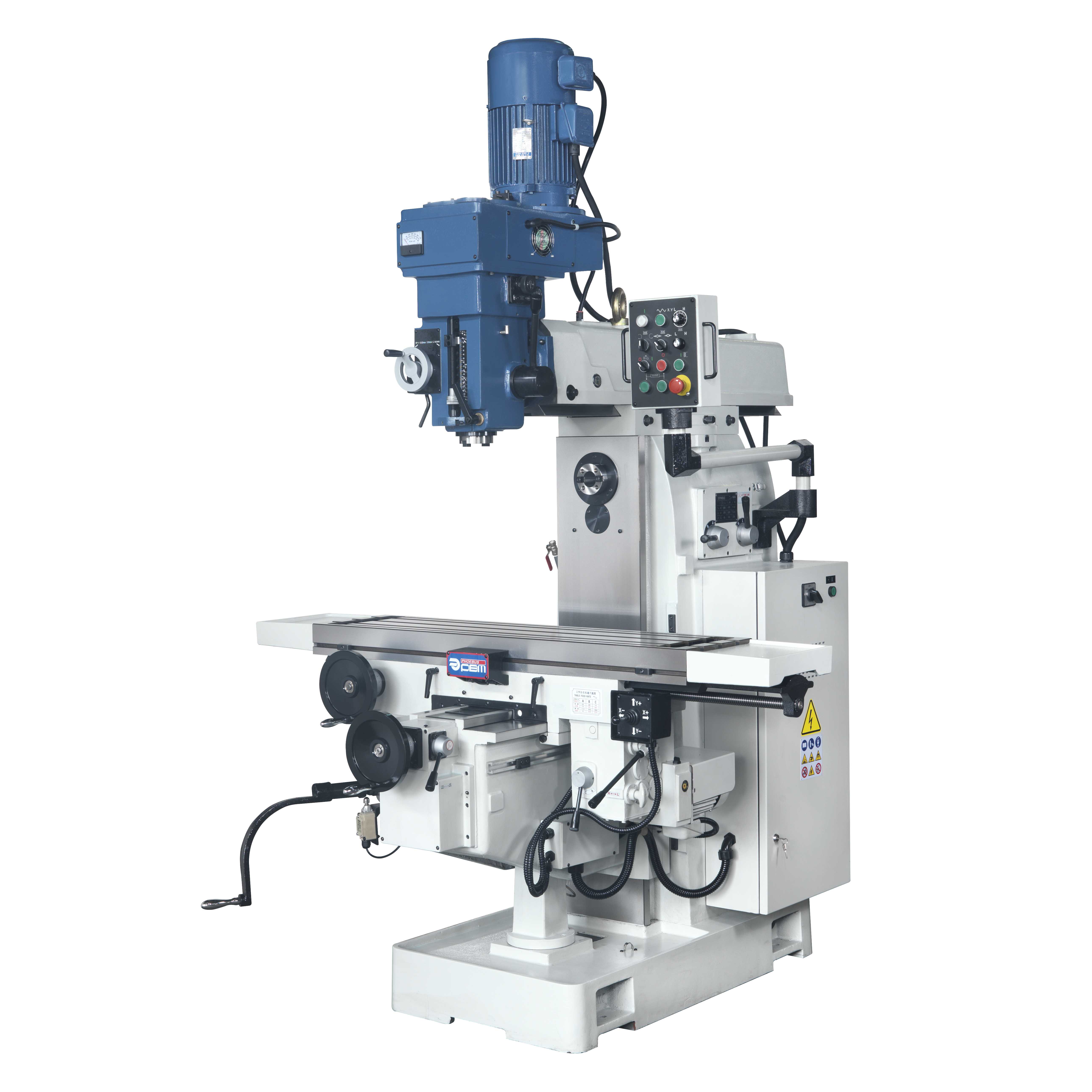

GS300A GVS300A GEVS300A

型號 :

加入詢價單 送出詢價單 型錄下載

詳細說明



機械各項機能及規格:

單位: MM





PBM-GS300A

PBM-GVS300A

PBM-GEVS300A

工作台

尺寸 (x)

1270x300 (1470x300 選配)

T型槽 (xx)

16x3x80

行程

左右x前後x上下-手動

930x400x450

左右x前後x上下-自動

920x380x450

進給速度

左右     / 每分

18-320(6) (50 HZ)

22-384(6) (60 HZ)

左右快移 / 每分

1040 (50 HZ)

1250 (60 HZ)

前後     / 每分

50-2200 (50/60 HZ)

上下快移 / 每分

360 (50 HZ)

430 (60 HZ)

立主軸

主軸錐度

N.S.T 40

段速

16

無段變速

無段變頻

轉速RPM

62-3000 (50 HZ)

75-3600 (60 HZ)

75-3165 (50 HZ)

90-3800 (60 HZ)

60-3600 (50/60 HZ)

傾斜角度(左右)

45o (R&L)

通心軸行程

140

通心軸進給速度(每圈)

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

95-545

主軸中心至機身面距離

190-690

伸出臂行程

500

橫主軸

主軸錐度

N.S.T 40

轉速RPM

60-1440 (50 HZ)

65-1500 (60 HZ)

段速

9

主軸中心至伸出臂底面距離

175

主軸中心至工作台面距離

0-450

電動機

立主軸用

5HP – 2P/4P

5HP – 4P

5HP – 4P INV.

橫主軸用

5HP – 4P

工作台進給用(左右)

3/4 HP – 4P

工作台進給用(前後)

1/2 HP – 4P – 1/5

工作台快移用(上下)

1/2 HP – 4P – 1/10

切削液用

1/8HP – 2P

機械尺寸

尺寸 (xx)

1740x1614x2007

淨重 () (KGS)

2350

2450

2550

*本公司基於研究改進之必要,因此保有局部修改規格尺寸之權利。



標準附件

特殊裝置

1.工具及工具箱

1. X軸行程1120MM

2.冷卻系統

2. X軸滾珠螺桿變頻馬達驅動系統

3. X軸導螺桿齒輪箱進給

3.氣動鎖刀裝置

4. Y軸滾珠螺桿變頻馬達驅動系統

4.光學尺

5.床台上下馬達

5.簡易攻牙裝置

6.立銑頭自動潤滑系統

6.工作燈

7.滑道面自動潤滑泵浦

7.工作台護罩
