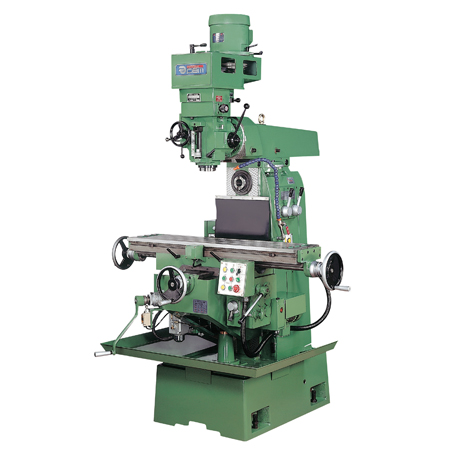

機械各項機能及規格：

單位: MM

項  目

PBM-GS250

PBM-GEVS250

工作台

尺寸 (長x寬)

1100x250

T型槽 (寬x數x距)

16x3x60

最大載重能力 (KGS)

300

行程

左右x前後x上下

700x250x440

進給速度

左右     / 每分

50 HZ

18-320 (6速)

22-384 (6速)

60 HZ

左右快移 / 每分

50 HZ

1040

1250

60 HZ

上下快移 / 每分

50 HZ

290

350

60 HZ

立主軸

主軸錐度

NT 40

段速

10

變頻

轉速RPM

50 HZ

60-3000

70-3600

60-3600

60 HZ

傾斜角度(左右)

45^o

通心軸行程

127

通心軸進給速度(每圈)

0.04/0.08/0.15

主軸端面至工作台面距離

30-470

主軸中心至機身面距離

200-500

伸出臂行程

300

橫主軸

主軸錐度

NT 40

轉速RPM

50 HZ

60-1100

70-1320

60 HZ

段速

6

主軸中心至伸出臂底面距離

115

主軸中心至工作台面距離

0-420

電動機

立主軸用

5 HP

5 HP

橫主軸用

3 HP

工作台進給用(左右)

3/4 HP

工作台快移用(上下)

1/2 HP

切削液用

1/8 HP

機械尺寸

尺寸 (長x寬x高)

1570x1230x1652

淨重 (約) (KGS)

1300

1400

＊本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利。

標準附件

特殊裝置

1.工具及工具箱

1. Y軸自動進給裝置

2.冷卻系統

2.氣動鎖刀裝置

3. X軸齒輪箱進給

3.光學尺

4. 床台上下馬達

4.立銑強力吊頭

5.工作燈

6.滑道面自動潤滑泵浦

7簡易攻牙裝置

8.工作台護罩
