機械各項機能及規格：

單位: MM

項  目

PBM-GST1500CNC

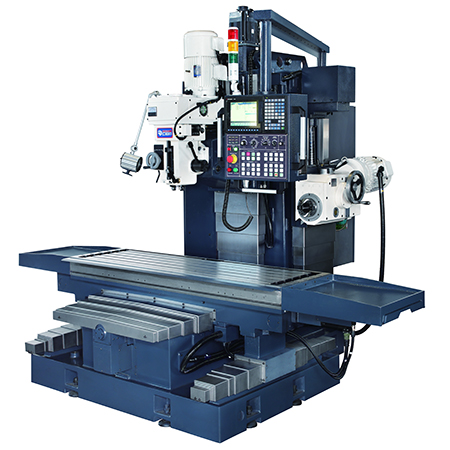

PBM-VST1500CNC

工作台

尺寸 (長x寬)

1800x520

T型槽 (寬x數x距)

18x5x80

行程

左右x前後x立軸x橫軸

1500x630x600x550

切削進給

左右x前後x立軸x橫軸

4000 / 分 (50/60 HZ)

快送進給

左右x前後x立軸x橫軸

8000 / 分 (50/60 HZ)

滑道

前後 及 左右

V型軌道

立軸 及 橫軸

方型軌道

立主軸

主軸錐度

NT 50

NT 40

段數

6

無段變頻

轉速 RPM

92-593 (50 HZ)

112-713 (60 HZ)

60-3600 (50/60 HZ)

傾斜角度(左右)

固定

45^o(左&右)

通心軸行程

-

140

通心軸進給速度(每圈)

-

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

65-665

100-700

主軸中心至機身面距離

660

660

橫主軸

主軸錐度

NT 50

NT 50

段數

6

轉速 RPM

100 – 590 (50 HZ)

120 – 707 (60 HZ)

前後行程(手動)

300

主軸端面至機身面距離

-150 TO +150

主軸中心至工作台面距離

0-550

至立主軸中心距離

690

電動機

立主軸

10 HP – 4P

5 HP – 4P變頻

橫主軸

7.5 HP – 4P

進給用 左右x前後x立軸x橫軸

AC2.2 x 2.2 x 3.5 x 3.5 KW

切削液用

1/8HP – 2P

機械尺寸

尺寸 (長x寬x高)

3050 x 2675 x 2590

淨重 (約) (KGS)

6600

6400

＊本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利。

標準附件

特殊裝置

1.工具及工具箱

1.氣動鎖刀裝置(VST1500CNC)

2.冷卻系統

2.工作燈

3. X、Y、Z、H軸AC伺服馬達

3.工作台護罩

4. X、Y、Z、H軸滾珠螺桿

4.全罩式護罩

5.立銑頭自動潤滑系統

5.移除H軸橫銑頭

6.滑道面自動潤滑泵浦

6.西門子828D控制器

7. 三菱M70控制器

7.新代21MA控制器
