產品介紹

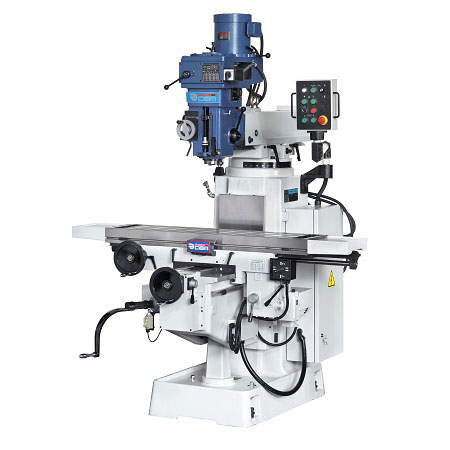

S300A / EVS300A

型號 : PBM

加入詢價單 送出詢價單 型錄下載

詳細說明



機械各項機能及規格:

單位: MM





PBM-S300A

PBM-EVS300A

工作台

尺寸 (x)

1270x300 (1470x300 選配)

T型槽 (xx)

16x3x80

最大載重能力 (KGS)

400

行程

左右x前後x上下-手動

930x390x450

左右x前後x上下-自動

920x370x450

進給速度

左右     / 每分

(50 HZ)

18-320(6)

22-384(6) (60 HZ)

(60 HZ)

左右快移 / 每分

(50 HZ)

1040

1250

(60 HZ)

前後     / 每分  (50/60 HZ)

50-2200

上下快移 / 每分

(50 HZ)

360

430

(60 HZ)

立主軸

主軸錐度

NT 40

段速

16

變頻

轉速RPM

(50 HZ)

62-3000

75-3600

60-3600

(60 HZ)

傾斜角度(左右)

45o

通心軸行程

140

通心軸進給速度(每圈)

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

20-470

主軸中心至機身面距離

130-550

伸出臂行程

420

伸出臂水平旋轉角度

360o

電動機

立主軸用

5 HP

5 HP

工作台進給用(左右)

3/4 HP

工作台進給用(前後)

1/2 HP

工作台快移用(上下)

1/4 HP

切削液用

1/8 HP

機械尺寸

尺寸 (xx)

1740x1600x2400

淨重 () (KGS)

1650

1750

*本公司基於研究改進之必要,因此保有局部修改規格尺寸之權利。



標準附件

特殊裝置

1.工具及工具箱

1. 工作台1470x300 (左右行程加200)

2.冷卻系統

2. X軸滾珠螺桿變頻馬達驅動系統

3. X軸齒輪箱進給

3. 氣動鎖刀裝置

4. Y軸滾珠螺桿變頻馬達驅動系統

4. 光學尺

5.床台上下馬達

5. 工作燈

6.立銑頭自動潤滑系統

6. X軸進給馬達1HP

7.滑道面自動潤滑泵浦

7. 簡易攻牙裝置



8. 工作台護罩

9. 工作台熱處理
