產品介紹

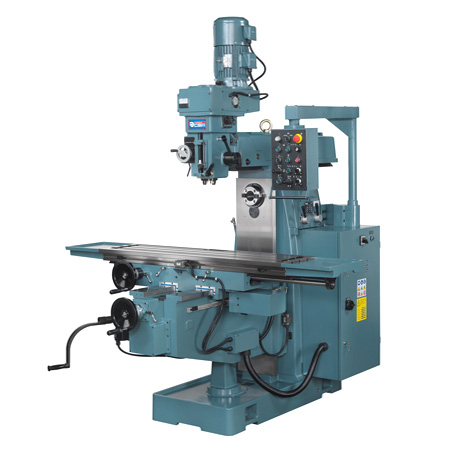

GS600A GVS600A GEVS600A

型號 :

加入詢價單 送出詢價單 型錄下載

詳細說明

機械各項機能及規格:

機械各項機能及規格:

單位: MM





PBM-GS600A

PBM-GVS600A

PBM-GEVS600A

工作台

尺寸 (x)

1270x370 (1470x370 選配)

T型槽 (xx)

18x3x80

行程

左右x前後x上下-手動

930x610x440

左右x前後x上下-自動

920x600x420

進給速度

左右 / 每分

30-3000 (50/60 HZ)

前後 / 每分

30-3000 (50/60 HZ)

上下 / 每分

960 (30-1150選配) (50 HZ)

1150 (30-1150選配) (60 HZ)

立主軸

主軸錐度

N.S.T 40

段速

16

無段變速

無段變頻

轉速RPM

62-3000 (50 HZ)

75-3600 (60 HZ)

75-3165 (50 HZ)

90-3800 (60 HZ)

60-3600 (50/60 HZ)

傾斜角度(左右)

45o (R&L)

通心軸行程

140

通心軸進給速度(每圈)

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

98-538

主軸中心至機身面距離

185-785

伸出臂行程

600

橫主軸

主軸錐度

N.S.T 50

轉速RPM

60-1440 (50 HZ)

65-1500 (60 HZ)

段速

9

主軸中心至伸出臂底面距離

175

主軸中心至工作台面距離

-8~432

電動機

立主軸用

5HP – 2P/4P

5HP – 4P

5HP – 4P INV.

橫主軸用

7.5HP – 4P

工作台進給用(左右、前後)

AC 伺服 750W

工作台快移用(上下)

1HP – 12P(AC 伺服 850W 選配)

切削液用

1/8HP – 2P

機械尺寸

尺寸 (xx)

2070x2050x2600

淨重 () (KGS)

2600

2650

2700

*本公司基於研究改進之必要,因此保有局部修改規格尺寸之權利。



標準附件

特殊裝置

1.工具及工具箱

1. X軸行程1120MM

2.冷卻系統

2. Z軸伺服馬達

3. XYAC伺服馬達

3. 氣動鎖刀裝置

4. XY軸滾珠螺桿

4. 光學尺

5.立銑頭自動潤滑系統

5. 立銑強力吊頭

6.滑道面自動潤滑泵浦

6. 工作燈

7.橫銑刀桿及刀桿座

7. 簡易攻牙裝置



8. 工作台護罩
