產品介紹

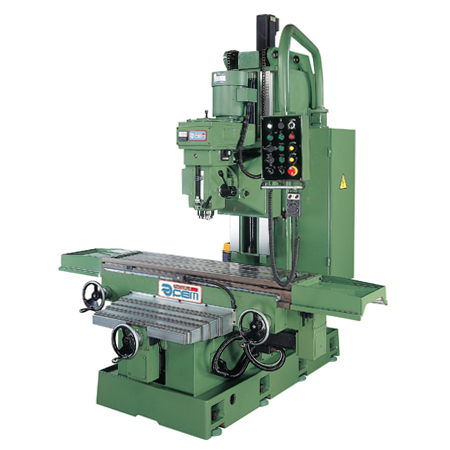

PBM-VST1200

型號 : PBM

加入詢價單 送出詢價單 型錄下載

詳細說明



機械各項機能及規格:

單位: MM





GST1200

ST1200

VST1200

工作台

尺寸 (x)

1470x350

T型槽 (xx)

18x3x100

最大載重能力 (KGS)

600

行程

左右x前後x上下-自動

1200x520x600

進給速度

左右 / 每分      (50/60 HZ)

30-3000

前後 / 每分      (50/60 HZ)

30-3000

上下 / 每分      (50/60 HZ)

30-3000

滑道面

左右 / 前後

V型軌道

上下

方型軌道

立主軸

主軸錐度

BT 50

NT 50

NT 40

段速

變頻

轉速RPM        (50/60 HZ)

0-6000

60-1500

60-3600

傾斜角度(左右)

固定

45o

通心軸行程

-

140

通心軸進給速度(每圈)

-

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

75-675

54-654

100-700

主軸中心至機身面距離

520

電動機

立主軸用

15HP

15HP

5HP

變頻器

20HP

15HP

5HP

進給用(左右、前後、上下)

AC 伺服 850W

切削液用

1/8HP

機械尺寸

尺寸 (xx)

2334x2005x2614

淨重 () (KGS)

4200

4100

4000

*本公司基於研究改進之必要,因此保有局部修改規格尺寸之權利。



標準附件

特殊裝置

1.工具及工具箱

1. 氣動鎖刀裝置(ST, VST)

2.冷卻系統

2. 光學尺

3. XYZAC伺服馬達

3. 工作燈

4. XYZ軸滾珠螺桿

4. 工作台護罩

5. ZMPG手動進給裝置

5. 全罩式護罩

6. 立銑頭自動潤滑系統滑(VST)

6. 簡易攻牙裝置 (VST)

7. 道面自動潤滑泵浦



8. Y軸前伸縮護蓋及後伸縮擋屑板
