機械各項機能及規格：

單位: MM

項  目

PBM-GS300AF

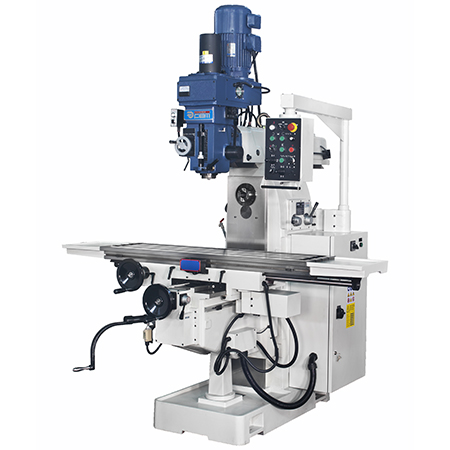

PBM-GEVS300AF

工作台

尺寸 (長x寬)

1270x300 (1470x300 選配)

T型槽 (寬x數x距)

16x3x80

行程

左右x前後x上下-手動

930x390x450

左右x前後x上下-自動

920x370x450

左右     / 每分

50-2200 (50/60 HZ)

左右快移 / 每分

2200 (50/60 HZ)

前後     / 每分

50-2200 (50/60 HZ)

上下快移 / 每分

360 (50 HZ)

430 (60 HZ)

立主軸

主軸錐度

N.S.T 40

段速

16

無段變頻

轉速RPM

62-3000 (50 HZ)

75-3600 (60 HZ)

60-3600 (50/60 HZ)

傾斜角度(左右)

45^o (R&L)

通心軸行程

140

通心軸進給速度(每圈)

0.035 / 0.07 / 0.14

主軸端面至工作台面距離

85-535

主軸中心至機身面距離

190-690

伸出臂行程

500

橫主軸

主軸錐度

N.S.T 40

轉速RPM

60-1440 (50 HZ)

75-1730 (60 HZ)

段速

9

主軸中心至伸出臂底面距離

173

主軸中心至工作台面距離

0-450

電動機

立主軸用

5HP – 2P/4P

5HP – 4P INV.

橫主軸用

5HP – 4P

工作台進給用(左右)

1/2 HP – 4P – 1/5

工作台進給用(前後)

1/2 HP – 4P – 1/5

工作台快移用(上下)

1/4 HP – 4P

切削液用

1/8HP – 2P

機械尺寸

尺寸 (長x寬x高)

1740x1615x2400

淨重 (約) (KGS)

2350

2550

＊本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利。

標準附件

特殊裝置

1.工具及工具箱

1. X軸行程1120MM

2.冷卻系統

2.氣動鎖刀裝置

3. X, Y軸滾珠螺桿變頻馬達驅動系統

3.光學尺

4.床台上下馬達

4.立銑強力吊頭

5.立銑頭自動潤滑系統

5.工作燈

6.滑道面自動潤滑泵浦

6.簡易攻牙裝置

7.橫銑刀桿及刀桿座

7.工作台護罩

8.工作台熱處理
